NDK株式會社差分振蕩器NP3225SBB規格更新資料
越來越多的晶體制造商加入研發差分晶體振蕩器的行列,日本電波工業株式會社(NDK晶振)是其中的佼佼者,他們生產的差分晶振產品,不僅封裝尺寸小,可以滿足小型產品的設計需求,主要有LVDS,LV-PECL兩種輸出邏輯.NP3225SBB晶振是NDK公司近期更新的一款型號,并不是最新發布的產品,只是擴展更高的性能和參數,其輸出方式為LVDS,最高頻率達到170.000MHz,以下是這款料號的詳細參數和特性信息.
主要應用:
適用于5G兼容設備,汽車CCD攝像機,圖像處理,存儲器,FPGA,衛星通信地面設備和數字地面電視廣播設備
NDK晶振特點:
差分輸出SPXO
緊湊尺寸3.2×2.5×0.9mm
電源電壓:+2.5V或+3.3V
輸出規格:LVDS
出色的低相位抖動(Typ.47fs@156.25MHz)
絕對最大額定值:電源電壓(VCC)-0.3~+4.0V存儲溫度范圍-55~+125℃
NP3225SBB晶振產品圖
技術指標:
尺寸封裝圖
輸出波形
NDK株式會社差分振蕩器NP3225SBB規格更新資料
越來越多的晶體制造商加入研發差分晶體振蕩器的行列,日本電波工業株式會社(NDK晶振)是其中的佼佼者,他們生產的差分晶振產品,不僅封裝尺寸小,可以滿足小型產品的設計需求,主要有LVDS,LV-PECL兩種輸出邏輯.NP3225SBB晶振是NDK公司近期更新的一款型號,并不是最新發布的產品,只是擴展更高的性能和參數,其輸出方式為LVDS,最高頻率達到170.000MHz,以下是這款料號的詳細參數和特性信息.
主要應用:
適用于5G兼容設備,汽車CCD攝像機,圖像處理,存儲器,FPGA,衛星通信地面設備和數字地面電視廣播設備
NDK晶振特點:
差分輸出SPXO
緊湊尺寸3.2×2.5×0.9mm
電源電壓:+2.5V或+3.3V
輸出規格:LVDS
出色的低相位抖動(Typ.47fs@156.25MHz)
絕對最大額定值:電源電壓(VCC)-0.3~+4.0V存儲溫度范圍-55~+125℃

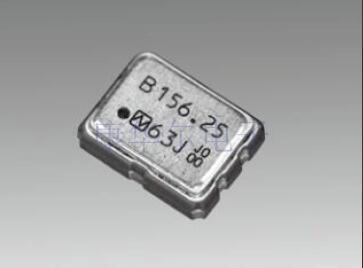

NP3225SBB晶振產品圖
| 項目/型號 | NP3225SBB | |||
| 輸出規格 | LVDS | |||
| 標稱頻率范圍(MHz) | 100~170 | |||
| 整體頻率公差*1 | Max.±50×10-6 | |||
| 工作溫度范圍(℃) | -40~+85℃ | |||
| 電源電壓[VCC](V) | +2.5±5% | +3.3±5% | ||
| 電流消耗 | 使能(毫安) | +25℃ | 最高40(待機=VCC或OPEN,RL=100Ω) | |
| 待機(μA) | +25℃ | 最高30(待機=GND) | ||
| 輸出電壓 | VOD1:VOD2:+0.247~+0.454V(差分輸出電壓) | |||
| ?VOD:最大50mV(差分輸出電壓) | ||||
| VOS1,VOS2:+1.125~+1.375V(差分輸出電壓) | ||||
| ?VOS:最大50mV(差分輸出電壓) | ||||
| 上升時間/下降時間(ns) | 最高0.4(20~80％波形) | |||
| 對稱度(％) | 45~55(在50％波形下) | |||
| 輸出負載[RL](Ω) | 100(差分輸出電壓) | |||
| 啟動時間(毫秒) | 最高10 | |||
| 相位抖動(fs) | +3.3V,+25℃ | 典型值47(156.25MHz)偏移頻率:12kHz至20MHz | ||
| 規格編號 | NSC5187A | NSC5187B | ||
*1:頻率穩定性包括初始頻率公差,溫度變化和電源變化.

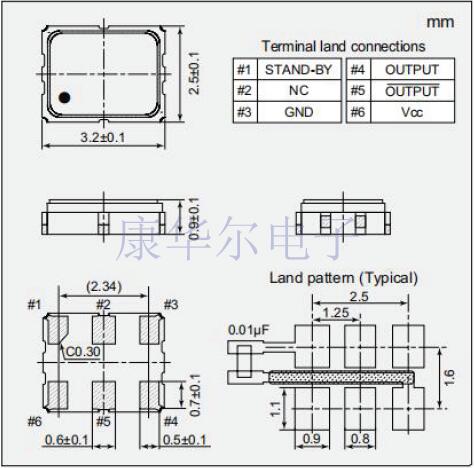

尺寸封裝圖

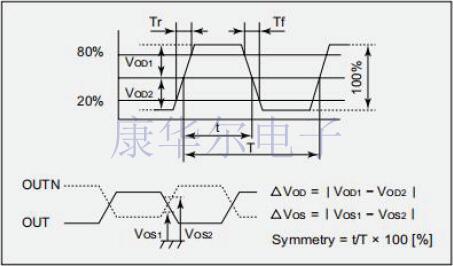

輸出波形
| ＃1輸入 | ＃4和＃5輸出 |
| H級(VIH≥0.7Vcc)或OPEN | 振蕩輸出ON |
| 等級L(VIL≤0.3Vcc) | 高阻抗 |
待機功能表(三態)
訂購進口晶振產品時請注明型號名稱,頻率和規格編號.有關規格的其他問題,請隨時與康華爾電子0755-27838351聯系.NDK株式會社差分振蕩器NP3225SBB規格更新資料
