前言

TA12A 是一種近 α 熱強(qiáng)鈦合金，主要用于制造航空發(fā)動(dòng)機(jī)的壓氣機(jī)和風(fēng)扇的盤(pán)件、葉片和機(jī)匣等零件。其名義成分為 Ti-5. 5Al-3. 5Sn-3. 0Zr-0. 7 Mo-0. 3Si-0. 4Nb-0. 4Ta，所含合金元素種類較多，且含量較高，β 穩(wěn)定元素含量低，工藝塑性差，尤其是在相變點(diǎn)（Tβ）以下鍛造，鍛造過(guò)程極易開(kāi)裂，打磨損耗大，造成了很大的生產(chǎn)成本浪費(fèi)，而且延長(zhǎng)了生產(chǎn)周期。因此，開(kāi)展減少 TA12A 鈦合金鍛造過(guò)程開(kāi)裂工藝研究，提高 TA12A 鈦合金鍛造成品率，穩(wěn)定生產(chǎn)過(guò)程，實(shí)現(xiàn)降本增效，非常有必要。

實(shí)驗(yàn)方法

通過(guò)現(xiàn)場(chǎng)觀察與分析，TA12A 合金在相變點(diǎn) （Tβ）以下鍛造過(guò)程中，坯料表面及端頭均會(huì)出現(xiàn)不同程度的開(kāi)裂，主要原因?yàn)楸砻婕岸祟^溫降導(dǎo)致塑性變差，拔長(zhǎng)時(shí)出現(xiàn)開(kāi)裂問(wèn)題。本實(shí)驗(yàn)?zāi)繕?biāo)產(chǎn)品為 ?400mm 規(guī)格 TA12A 大規(guī)格棒材，在兩相區(qū)開(kāi)展鍛造實(shí)驗(yàn)，每次鍛造前采用石棉包覆，觀察鍛造過(guò)程及鍛后表面開(kāi)裂情況。通過(guò)多次實(shí)驗(yàn)后得出以后主要控制參數(shù)：石棉與坯料接觸的一面需均勻涂覆一層玻璃粉；每次加熱出爐后，坯料包裹石棉的時(shí)間應(yīng)控制在 5min 以內(nèi)，為防止石棉在鍛造過(guò)程中掉落，需在鍛前采用 10mm~20mm 壓下量壓緊石棉。

實(shí)驗(yàn)結(jié)果及分析

公司 2020 年生產(chǎn)了 5 批 TA12A 合金 ?400mm 規(guī)格棒材，未采用石棉包覆，2021 年采用本實(shí)驗(yàn)方法生產(chǎn)了 8 批 TA12A 合金 ?400mm 規(guī)格棒材。2021 年 的 8 批產(chǎn)品除采用本實(shí)驗(yàn)方法石棉包覆外，其他鍛造工藝與 2020 年的 5 批產(chǎn)品完全一致。2020 年 TA12A 在兩相區(qū)鍛造過(guò)程中出現(xiàn)的典型開(kāi)裂照片見(jiàn)圖 1，開(kāi)裂嚴(yán)重，打磨難度大，成品率較低，5 批次產(chǎn)品鍛造成品率平均值為 63.29%，嚴(yán)重增加了公司的生產(chǎn)成本。

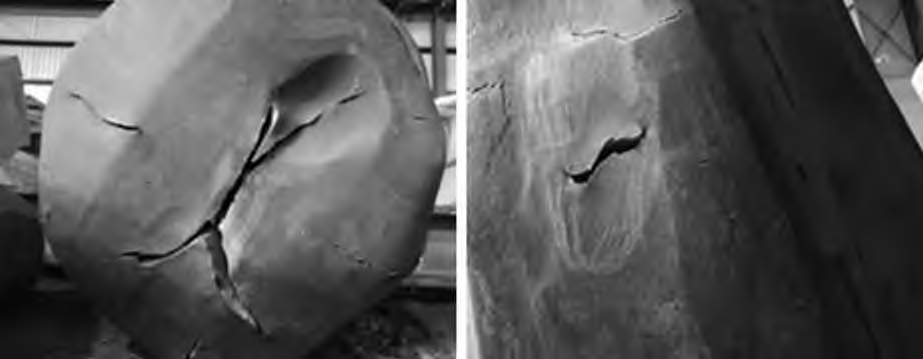

圖 1 2020 年 TA12A 未包覆石棉鍛造過(guò)程開(kāi)裂典型照片

  （a）端頭開(kāi)裂典型照片 （b）表面開(kāi)裂典型照片

2021 年 TA12A 采用本實(shí)驗(yàn)方法在兩相區(qū)開(kāi)展石棉包覆鍛造的過(guò)程照片見(jiàn)圖 2，鍛造后表面質(zhì)量情況見(jiàn)圖 3。采用石棉包覆后，能有效減少坯料表面溫降，避免坯料表面與砧子直接接觸，減少了坯料與砧子間的摩擦，對(duì)于降低坯料表面開(kāi)裂具有顯著作用。公司 2020 年生產(chǎn)的 5 批 TA12A?400mm 棒材和 2021 年生產(chǎn)的 8 批次 TA12A?400mm 棒材的鍛造成品率見(jiàn)表 1，對(duì)比圖見(jiàn)圖 4。從表 1 的數(shù)據(jù)及圖的對(duì)比圖可以得出，通過(guò)采用石棉包覆工藝顯著提升了 TA12A 鍛造成品率，平均鍛造成品率由原 63.29%提 升至 71.45%，平均成品率提升約 8.16%。對(duì)公司 2020 年生產(chǎn)的 5 批TA12A?400mm 棒材和 2021 年生產(chǎn)的 8 批次 TA12A?400mm 棒材的各項(xiàng)力學(xué)性能檢測(cè)數(shù)據(jù)結(jié)果進(jìn)行了統(tǒng)計(jì)，具體見(jiàn)表 2。2021 年各項(xiàng)力學(xué)性能檢測(cè)結(jié)果相比 2020 年均有所 提高，各項(xiàng)力學(xué)性能 Cv 值較 2020 年有所下降，批次穩(wěn)定性提高，生產(chǎn)過(guò)程更加穩(wěn)定。

結(jié)論

  （1）TA12A 在兩相區(qū)鍛造時(shí)采用石棉包覆工藝， 能有效減少坯料表面溫降，避免坯料表面與砧子直接接觸，對(duì)減少坯料表面開(kāi)裂具有顯著作用。通過(guò)采用石棉包覆工藝顯著提升了 TA12A 鍛造成品率，平均鍛造成品率由原 63.29%提升至 71.45%，平均鍛造成品率提高約 8.16%。

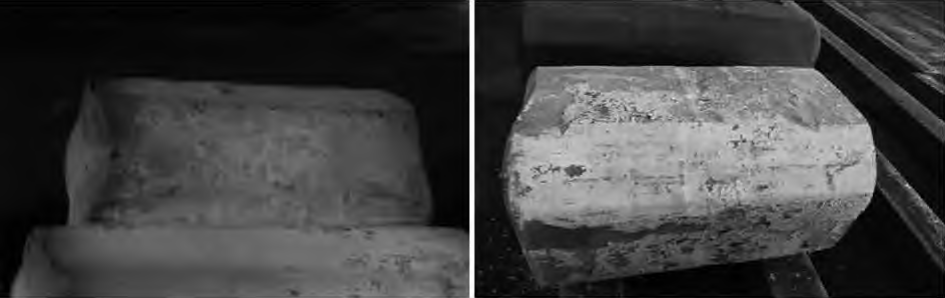

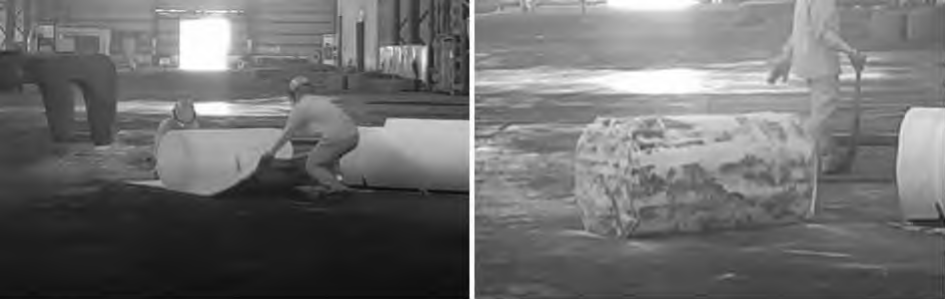

  （a）石棉包覆中 （b）石棉包覆后

  （c）包覆鍛造前 （d）壓實(shí)石棉

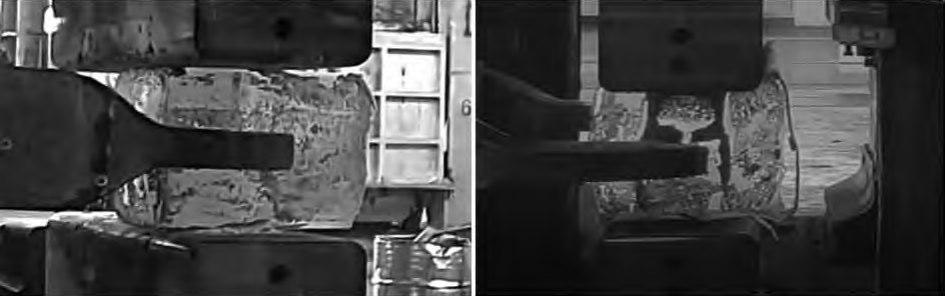

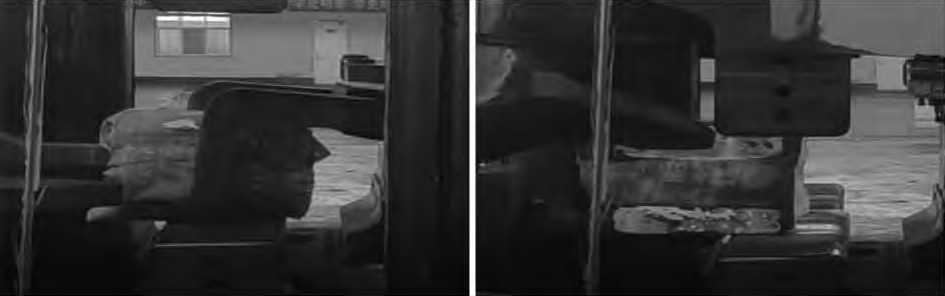

  （e）石棉包覆鐓粗 （f）石棉包覆拔長(zhǎng)

  （g）石棉包覆鍛后熱料 （h）石棉包覆鍛后冷料

   圖 2 2021 年 TA12A 石棉包覆鍛造的過(guò)程照片

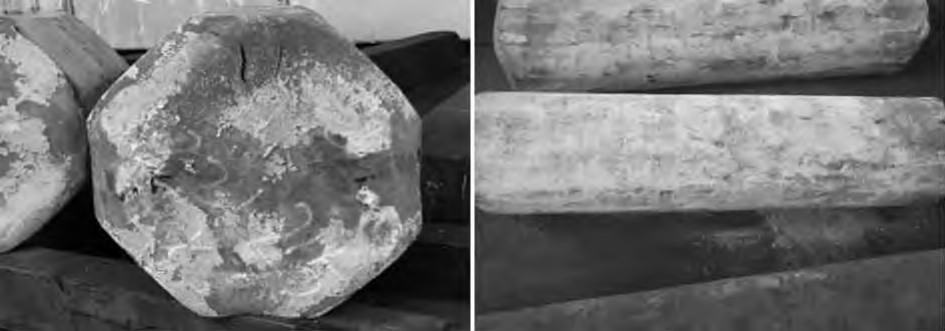

圖 3 包覆石棉 TA12A 鍛坯鍛后表面情況

鍛坯端頭 鍛坯表面

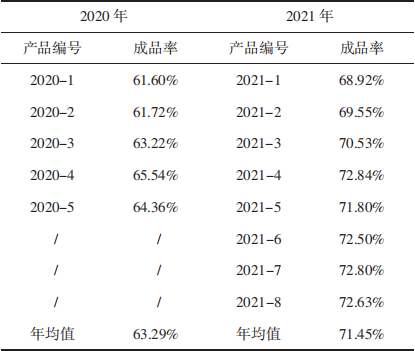

  表 1 ?400mm 規(guī)格 TA12A 棒材成品率統(tǒng)計(jì)

  圖 4 ?400mm 規(guī)格 TA12A 棒材成品率對(duì)比圖

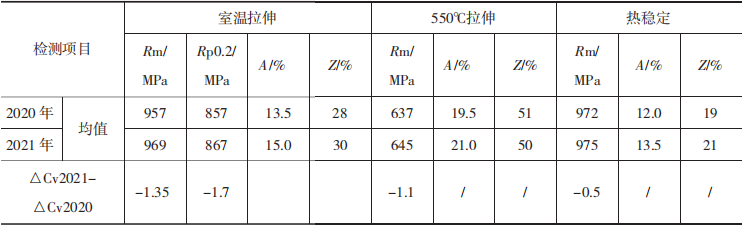

  表 2 ?400mm 規(guī)格 TA12A 棒材各項(xiàng)力學(xué)指標(biāo)檢測(cè)結(jié)果

  （2）TA12A 在兩相區(qū)鍛造時(shí)采用石棉包覆工藝， 生產(chǎn)過(guò)程較未包覆石棉時(shí)更加穩(wěn)定，產(chǎn)品批次穩(wěn)定性提高。
